  大家好，我叫蔡小海，是一名野生程序猿
  作为一名嵌入式程序员呢，最重要的就是开心啦（港腔），作为嵌入式程序员，和CS专业不一样，经常需要用到一些工具，如万用表，示波器，稳压电源，调试器等等，我平时干活呢，JLINK用的比较多，这东西确实强大，尤其加上上位机软件（如jflash\jspor,rttview等），而且支持的IED也多，但是某宝的版本呢，经常掉固件，所以有时也有点烦，那么有别的选择吗，还是有的，arm 就有开源的ADPLIN, 然后某宝的也有很多成品，价格也很nice,只是大多都是stm32f103的低速版，速度较JILINKv9 还是差不少，于是打算自己也做一个，DIY一切是我毕生的追求；
      主控选了新塘的的Mcu,主频192Mhz,自带高速USB控制器和物理层，最大480MBIT, 性能是挺好的。虽然近1米八的大叔，但还是喜欢追求小巧，相比stm32+usb5500外挂的方案能节省不少空间，本人还是个屏幕爱好者，一切都要眼见为实嘛，所以屏幕不能少，其他的功能器件就边做边决定吧。

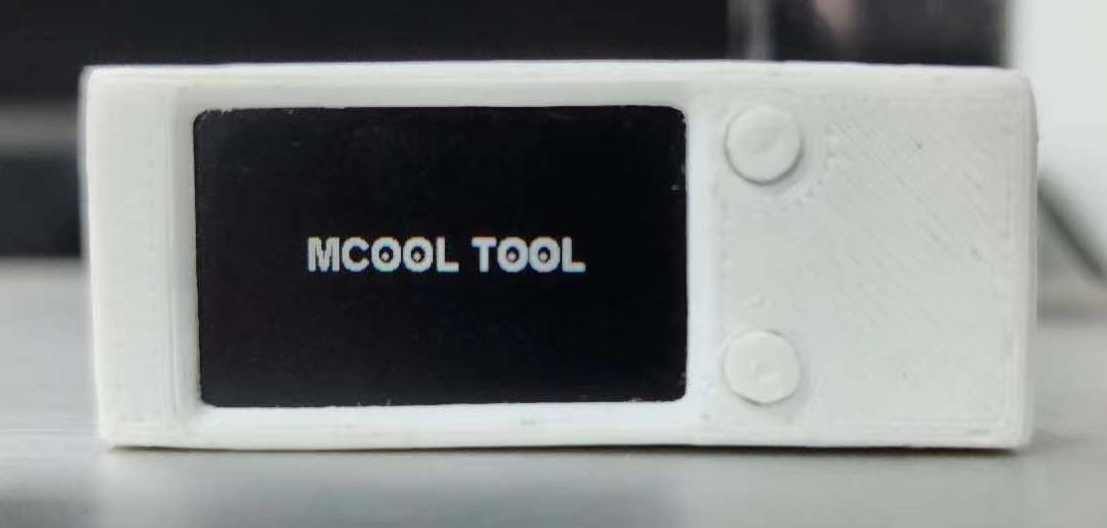

这个就目前的成果：首先呢，看看外观，这个是自行3D打印的，方方正正，长度是50.宽度是20，厚度是9，前端是一个typeC接口，后面是一个双排12pin的排针，正面是一个1.14寸的大屏，右侧是两枚实体按键，外壳结构设计时呢，主要是想着小巧，所以在确定屏幕后，基本就是按屏幕的大小设计板子，做大屏占比，但后面这里没有办法，一是排针需要空间，还有按键，也考虑手指需要握持，总之最后就是这个样子，个花入各眼吧，后面有时间用铝合金CNC个外壳，表面做个阳极氧化处理，应该能更有质感些。再说说功能，首先能他是个调试器，其实RAM官方也有基于新塘开发板的daplin固件，但不支持高速USB,所以第一件事移植高速DALIN调试器功能，当然，新塘的sdk还是不错的，虽然从没有用过新塘的单片机，但很快上手，搞定高速调试器，高速虚拟串口的功能，当然还有要MSD U盘功能

整个软件运行在一个实时系统之上，除了调试器主线程外，增加了一些辅助线程，如gui,和电源等，还是从界面开始吧，上电开始显示的是桌面，按一下进入菜单，按上面呢，会显示一个可自定义的一个图片，上面呢，是一个状态栏，左侧有三个方框，分别表示设备的工作状态，第一个实时hid的设备，第二个是MSC 设备，第三个是CDC ，某种设备繁忙时，对应指示灯就会亮起，电池图标目前没有用到，右侧是对目标设备的供电输出状态，上面是电压，下面是电流菜单第一个是万用表，可以简单测量0~36V电压，可测量电阻通断等，这里目前没有另外用高精度专用IC，精度一般，应急用用，还是可以的。第二个是编程器，主要用用于离线编程和设置，进入后可以设置目标芯片，这里移植了NORDIC,ST等编程算法，约30种芯片支持，后期再增加，然后是固件文件选择，这里支持HEX,和bin格式，文件以U盘的形式拷贝到设备，下面是是否全片擦除选项，，一般设置完就可以开始编程了，这里还提供另外一种编程模式，及下面的拖拽模式，设置好目标芯片后，切换到拖拽模式，设备会重启，并在界面上显示当前模式及芯片，这时，电脑端会显示一个U盘设备，可直接把固件拖拽到U盘，设备便进行固件烧录，完成后会重启再次弹出U盘，如果烧录失败，则会在U盘中生成一个失败的txt失败的原因第三个时一个轻量级RTT客户端，如果目标芯片内有使用RTT打印，这个显示屏能够打印出相应信息第四个是一个轻量级的变量示波器，可编辑定义变量的内存地址和数据类型等，在屏幕实时显示变量的波形第五个是个轻量的可调电源，能调节对目标板的电压，并监控电流，也可为小容量电池做恒压横流充电，因为体积小巧，加之我平时开发的基本都是低功耗的产品，所以最大只能100MA 第四个是文件管理器，设备内有个FLASH ，出去字库占用，剩余空间做了文件系统，在非拖拽模式下插入设备电脑，显示的U盘就是这个文件系统，用于保存离线固件等，这里可以打开TXT文本，或是bmp图片，当然你可以拷贝个小说，在上班摸鱼时休闲一下也是可以的。最后一个是设置，可设置一下界面颜色，屏幕亮度，语言，以及开机默认目标板电压等。菜单就介绍完了，其实里面还有隐藏的彩蛋哦。

好了，下面实际测试看看，调试功能，设备连接电脑，不需要安装任何驱动和上位机，会弹出一个U盘，在设备管理器上能看到 Webdap 以及一个串口，打开keil工程，在这个能看到调试器，最大sw口速率10m,然后我们连接目标板，这个调试口上面这一排是具有电压跟随功能，如果对外供电关闭，目标板的电压会反向给设备调试口供电，并且swdIO电压和目标板一致，如果打开对外供电，swd 的IO口电压水平也和设置电压一致，旁边这个串口也同样具有电压跟随功能。这里可以看到目标板的耗电情况，烧录看看，ok 然后在线调试看看，断点，继续，和jinlink 没有明显差别

然后我们看看高速串口，这里把RX和tx短接，打开串口工具，找到串口，发送，接收，ok, 调整到最大波特率，这里最大只有2m,其实设备支持更高的速率，我们就2M试试，打开定时发送，ok 然后看看离线烧录，我们先拷贝一个HEX文件到U盘，ok,这里不是很快，主要是flash芯片擦写比较慢，然后回到调试器，编程，选择文件，开始编程，ok

再看看拖拽模式，这里切换，然后看看电脑端，变成这个，里面默认一个文件，这里有目标芯片的信息，把刚才的固件拖拽到优盘，ok,看看板子，工作ok,这种方式还是很方便的，adplink没上位机jflsh,这种方式能在一定程度上不需要上位机了。

最后，相比jilink,没有强大的上位机支持，所有尽可能脱离上位机，加强了离线烧录，离线RTT等功能，目前这些功能有的还不是特别完善，后期可能会进行固件升级，或是加入新的芯片支持，加入新的功能，如通过SPI接口烧写FLAH芯片，或是外接传感器之类，升级功能也做好了，我们按住这个按钮插入电脑，设备就进入自身固件升级模式，然后就是和上面一样的拖拽，OK, 虽然该调试器源于DAPLINk开源项目，但修改和附加功能太多，并不兼容原固件，可以通过扫描这个二维码连接，寻求新的固件，当然，如果喜欢，或是有什么建议，欢迎在下面留言讨论，谢谢大家。
