开发说明：

 现在城市的停车位比较紧张，经常会临时停车，往往需要留下一个挪车电话，最开始的一张纸，到某宝看了一圈，都没有找到合适的，不是太厚重，要不带电池，像个子弹放在挡风玻璃前，要不就是内容不便于修改，缺点科技感，于是决定自己做一个。

要能修改内容，要长期显示，墨水屏比较合适 淘宝了一下墨水屏，挑选了一个2.9寸的屏幕，商家给了 规格和资料，看了显示效果还不错 然后选了一个自己比较熟悉的mcu, 开始设计原理图， 然后是PCB绘制，打板（嘉立创），然后手工焊接， 终于可以开始写代码了

第一步数把屏幕点亮 移植了一个实时系统 在移植个文件系统 在价格UI框架 接下来就是做具体功能和界面啦

在开发固件的同时，打开沉睡已久的CAD ，开始设计外壳，必须3D绘图，第一版，第二版，差不多了 导入到切片软件，开始打印 OK ,漫长的等待，可以取下来了

先去去毛刺， 然后PCBA 安装进去， 装上电池

这个结构的设计呢，考虑到尽量小巧了，几乎和屏幕一样大，咋也追求一下屏占比 然后厚度是2.8毫米 这个电池和按键位置大于是9MM

整个重量大约是8克

因为初衷是停车牌，所以采用纽扣电池，高温更安全一点更新完数据，可以直接取下电池，应该没有晒爆的风险，

然后在这个位置，内置了一块吸铁石，便于吸附放置，比如放冰箱上，电脑旁等，像这样

最开始只是想做个挪车牌，但物尽其用才是我们程序猿的风格 于是乎。 初步设计了几个功能，

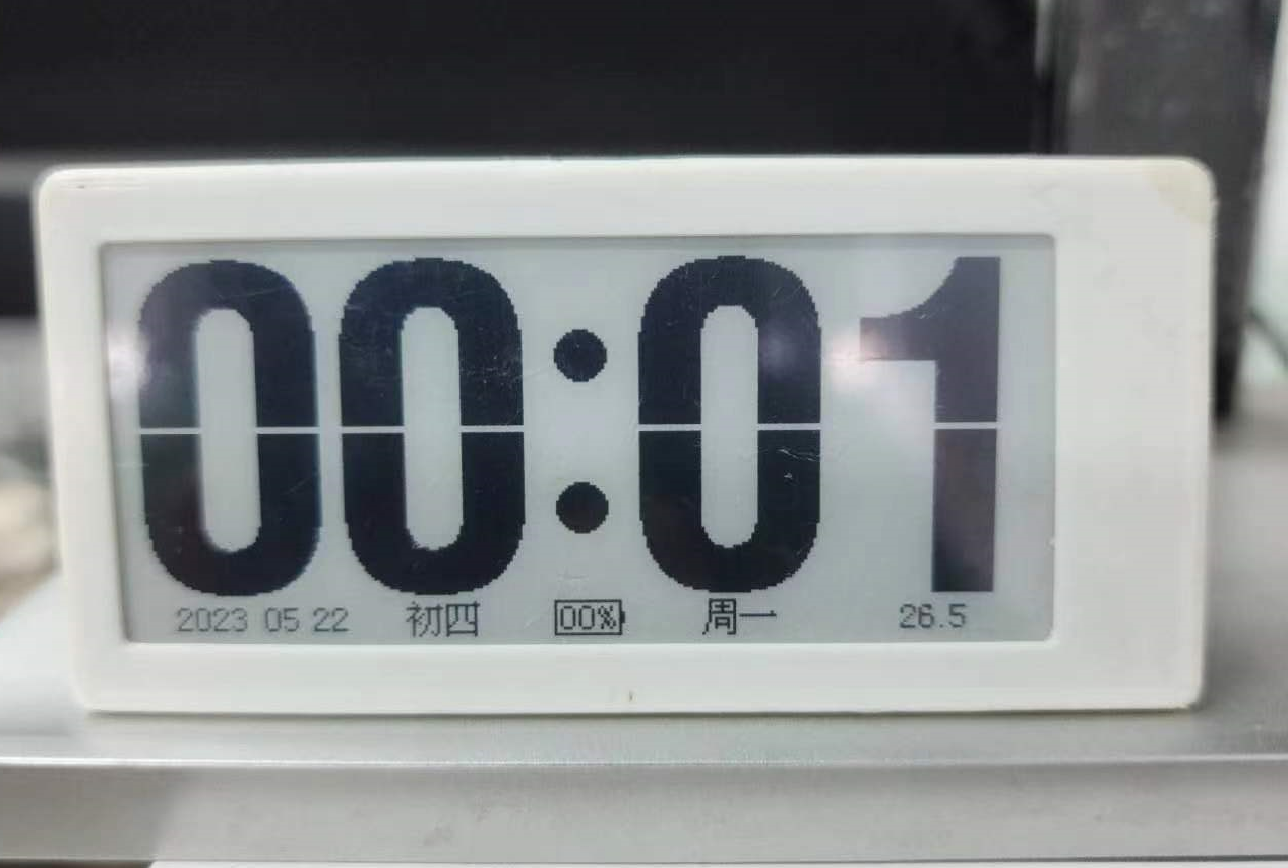

主界面，可以选择不同风格的时钟，

显示文本阅读器，看小说，MINI版的KINDLE 两种字体大小 可全屏 可自动翻页

第二个是背单词，最近网上很多买的， 我也顺手做个这个功能 词库吗，你可以自己任意选

第三个是便签，这个是想做成一个电子便签纸， 像这样，一些重要的备忘啥的

第四个是图库，看到这个屏支持四阶灰度，于是 做了个黑白映像，在这个高清彩屏的时代，就凑合看看轮廓，好处是不费电，支持电脑的BMP格式灰度图和黑白图

第五个是日历，这个没有什么好说的

第六个是文件管理器，设备内置了文件系统，这里可以查看删除操作

第七个是二维码功能，这个呢是指定一段文本，能个生成二维码显示在屏幕上，毕竟这个屏黑白分明，不耗电，用来做收款码还是不错的

最后一个是系统的一些设置，包括语言啊，刷屏之类

然后再说说，这个小设备是带低功耗蓝牙的，可以手机连接通信，于是又开发了一个小程序和设备连接以后有以下功能： 文件管理 还是手机上操作比较方便 可以上传或是删除文件 二是可以设置一些系统参数

三是可以给设备无线升级固件，

这个东西目前就是这样， 后期考虑用铝合金CNC个外壳，估计更有质感， 有喜欢的盆友吗？ 好了，今天就介绍到这， 欢迎评论留言

功能设定 器件选型 屏幕（曾经某个老板留给我几篇样品，特点是功耗超低，） 原则是不要电池， 太阳能（微光，测试电流,） 能量收集转换，这个比较重要，Ti的芯片 按每分钟刷新1次，每次刷新2秒 平均功耗为峰值功耗的1/30 峰值功耗为12mA 平均功耗约为400uA 室内场景，微光电池能提供的持续功耗约为20uA 想要持续使用，用太阳能电池； 或者更换为 记忆液晶屏

结构草图 统一平面，支架、折叠，交互 、按键

结构图 多年前的老手艺，不考虑公差配合、不考虑分模，

原理图 这个，按手册来 PCB版图 就是搬砖 焊接 手工活 程序设计 灵魂工程师，

联系方式作为屏保 菜单界面

（呼吸之间）时钟 （日月如梭）日历 （黑白印象）图片 （字里行间）阅读

二维码库 文件管理 系统设置 返回菜单

温度界面

上位机（小程序）

一顿操作猛如虎
